تحلیل نتایج تست فلوک

در مقاله قبلی به معرفی تست فلوک و هدروم  پرداختیم و با این موارد آشنا شدیم.در این مقاله به پارامتر های تست فلوک خواهیم پرداخت در این مقاله هم باما همراه باشید.

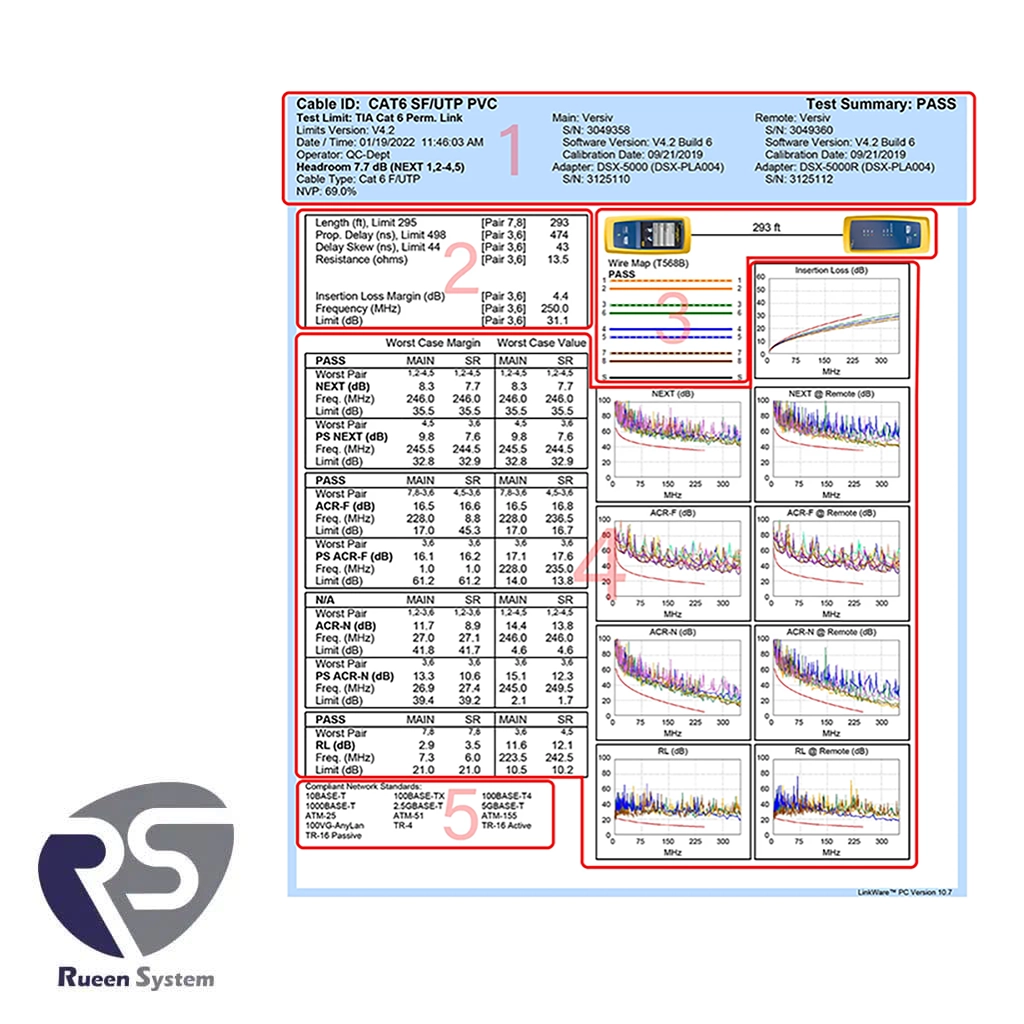

تصویر زیر یک نمونه انجام شده موفق تست فلوک می باشد:



باکس اول

cable ID

شناسه ای است  که کارشناسی که تست را انجام میدهد برای کابل تعیین میکند

Data /Time

زمان انجام تست فلوک را نمایش میدهد

Headroom

نشان دهنده کیفیت کلی کابل است، هرچه این عدد بالاتر باشد کیفیت پهنای باند داخل کابل بیشتر خواهد شد و دیتا را باکیفیت بیشتری ارسال میکند

Test Limit

مبنای مقایسه پارامترهای کابل را با طول های مجاز تعیین می‌ کند به عنوان مثال این تست مربوط به پچ کابل است با چه طولی یا اگر توپ کابل است چه تستی گرفته میشود  تست چنل گرفته می شود یا تست پرمننت .

Cable Type

نوع کابل مشخص می شود که چه مدل کابلی را دستگاه تست میگیرد .به عنوان مثال UTP یا SFTP

Calibration Date

در تست فلوک، پارامتر “Calibration Date” به تاریخی اشاره دارد که در آن، دستگاه انجام تست فلوک برای اطمینان از دقت و صحت عملکرد، کالیبره یا تنظیم شده است



باکس دوم

Length

پارامتر Length در تست فلوک برای اندازه‌گیری طول کابل شبکه استفاده می‌شود. این پارامتر بر حسب متر یا فوت نمایش داده می‌شود.طول هر زوج سیم: برخی از تسترهای فلوک می‌توانند طول هر زوج سیم را به طور جداگانه اندازه‌گیری کنند.

Prop Delay

پارامتر Prop Delay (تأخیر انتشار) در تست فلوک برای اندازه‌گیری زمانی که طول می‌کشد تا یک سیگنال از یک سر کابل شبکه به سر دیگر آن منتقل شود استفاده می‌شود. این پارامتر بر حسب نانوثانیه (ns) یا پیکوثانیه (ps) نمایش داده می‌شود.

تأخیر انتشار یک عامل مهم در عملکرد شبکه است، زیرا می‌تواند بر سرعت و پهنای باند شبکه تأثیر بگذارد. اگر تأخیر انتشار خیلی زیاد باشد، ممکن است باعث مشکلاتی مانند افت سیگنال، تأخیر و پکت‌های از دست رفته شود.محدوده مجاز تأخیر انتشار به نوع کابل، طول کابل و برنامه کاربردی شبکه بستگی دارد. به طور کلی، هر چه کابل کوتاه‌تر باشد و از نوع با کیفیت‌تر باشد، تأخیر انتشار آن کمتر خواهد بود. در تست بالا زمان انتشار 465نانو ثانیه است

Delay Skew (شیب تاخیر) در تست فلوک

پارامتر Delay Skew (شیب تاخیر) در تست فلوک برای اندازه‌گیری حداکثر اختلاف زمانی بین سریع‌ترین و کندترین زوج سیم در یک کابل شبکه استفاده می‌شود. این پارامتر بر حسب نانوثانیه (ns) نمایش داده می‌شود.

نکته تاخیر در این کابل از 50 نانو ثانیه در هر 100 متر کابل نباید بیشتر باشد در تست بالا این مقدار 20نانوثانیه ست

Resistance (مقاومت)

در تست فلوک برای اندازه‌گیری مقاومت الکتریکی بین زوج‌های سیم در یک کابل شبکه استفاده می‌شود. این پارامتر بر حسب اهم (Ω) نمایش داده می‌شود.مقاومت کابل بالا 14.1 اهم می باشد.

Insertion Loss Margin

این پارامتر  به میزان افت سیگنال در طول مسیر انتقال اطلاعات اشاره دارد. این مقدار معمولاً به عنوان یک معیار برای سنجش کیفیت ارتباط در شبکه‌های ارتباطی مورد استفاده قرار می‌گیرد. Insertion Loss Margin به عنوان تفاوت بین توان سیگنال ورودی و توان سیگنال خروجی در یک سیستم انتقال اطلاعات تعریف می‌شود. این پارامتر به عنوان نشان‌دهنده افت سیگنال در طول مسیر انتقال، از جمله نویزها و دیگر اختلالات، استفاده می‌شود. افزایش این مقدار نشان‌دهنده بهبود کیفیت ارتباط و کاهش اختلالات در شبکه می‌باشد.

Frequency

در تست‌های فلوک، پارامتر Frequency یا فرکانس به معنای تعداد سیکل‌های تکرار یک سیگنال در واحد زمان (معمولاً ثانیه) است و با واحد هرتز (Hz) اندازه‌گیری می‌شود.

Limit

• مقایسه نتایج تست با مقادیر استاندارد: تست فلوک نتایج اندازه‌گیری شده برای هر پارامتر (مانند Attenuation، NEXT، FEXT، Resistance، و غیره) را با مقادیر حد مجاز (Limit) که در تنظیمات تستر یا به طور پیش فرض در دستگاه تعریف شده است، مقایسه می‌کند.
• اعلام قبولی یا مردودی: اگر نتیجه تست در محدوده مجاز (Limit) باشد، تست با موفقیت انجام می‌شود و کابل قبول می‌شود.
• اعلام عدم قبولی: اگر نتیجه تست خارج از محدوده مجاز (Limit) باشد، تست با شکست مواجه می‌شود و کابل مردود می‌شود.

باکس سوم

در این قسمت سه ستون داریم؛ ستون اول نشان دهنده پارامتر های مورد اندازه گیری که در مقابل هر کدام بدترین میزان مجاز با دو مقدار برای Main و SR و سپس خط بدترین مقدار اندازه گیری شده روی کابل تحت تست اینبار هم برای Main و SR آورده شده است را نمایش می‌دهد.

در این جا Main برابر با دستگاه اصلی و SR برابر با سر دیگر کابل در قسمت ریموت می‌باشد

Worst pair

معمولاً Worst Pair در جدول خلاصه نتایج تست فلوک با رنگ قرمز مشخص می‌شود. این نشان می‌دهد که این جفت خاص از سیم‌ها در کابل بیشترین افت را داشته و در معرض خطر خرابی یا عملکرد نامناسب است.

Next

در تست فلوک، پارامتر NEXT  مخفف Near End Crosstalk میزان تداخل الکترومغناطیسی بین یک جفت سیم در کابل با جفت سیم مجاور را در نزدیکی فرستنده (Near End) اندازه‌گیری می‌کند. این تداخل می‌تواند باعث کاهش کیفیت سیگنال و افزایش نرخ خطا در شبکه شود.هر چه مقدار NEXT منفی‌تر باشد، به معنای تداخل کمتر و کیفیت سیگنال بهتر است. به طور کلی، مقدار مطلوب NEXT برای NEXT کمتر از -25 dB در فرکانس 100 مگاهرتز است.

Freq

به فرکانس سیگنال مورد استفاده در تست اشاره دارد. فرکانس بر حسب هرتز (Hz) اندازه‌گیری می‌شود.

Ps-next

PS NEXT یا “Power Sum NEXT” میزان مجموع تداخل‌های اندازه‌گیری شده از چند جفت سیم مختلف را مشخص می‌کند. این پارامتر نیز در تست‌های کابل‌کشی شبکه استفاده می‌شود.

باکس چهارم

نشانگر طول کابل است

باکس پنجم

 Wire Map

در تست فلوک به معنای ارزیابی اتصالات فیزیکی در کابل شبکه است، قطعی یا اتصال کوتاه و جا به جایی سیم ها را نمایش میدهد

باکس ششم

 Insertion Loss Graph

پارامتر “Insertion Loss Graph” در تست فلوک (Fluke test) به معنای نمایش نمودار افت میزان سیگنال در طول کابل است.

با فعال کردن گزینه “Insertion Loss Graph”، نتایج افت سیگنال در طول کابل به صورت یک نمودار نمایش داده می‌شود. در این نمودار، محور افقی طول کابل (معمولاً به متر) و محور عمودی میزان افت سیگنال (معمولاً به دسی‌بل) را نشان می‌دهد. کابل باید پایینتر از خط قرمز قرار بگیرد خط قرمز به معنای بدترین حالت کابل است

این ویژگی بسیار مفید است زیرا به شما اجازه می‌دهد کیفیت و عملکرد کابل را به طور دقیق ارزیابی کنید..

باکس هفتم

Next

به معنای تداخل نزدیک سیگنال‌ها در کابل است.تداخل نزدیک سیگنال یا NEXT، میزان القای سیگنال‌های الکتریکی از یک رشته کابل به رشته‌های مجاور را در انتهای نزدیک کابل (همان انتهایی که سیگنال‌ها ارسال می‌شوند) اندازه‌گیری می‌کند. این پدیده می‌تواند باعث اختلال در انتقال داده‌ها و کاهش کیفیت سیگنال شود.

در تست فلوک، دستگاه تست سیگنال‌هایی را از طریق رشته‌های مختلف کابل ارسال می‌کند و سپس میزان NEXT را در انتهای نزدیک کابل اندازه‌گیری می‌کند. هرچه مقدار NEXT کمتر باشد، نشان‌دهنده کیفیت بهتر کابل و کاهش تداخل سیگنال‌ها است.پارامتر NEXT معمولاً به صورت یک نمودار یا گراف نمایش داده می‌شود که در آن محور افقی فرکانس سیگنال و محور عمودی میزان NEXT (معمولاً به دسی‌بل) را نشان می‌دهد. این نمودار به شما امکان می‌دهد تا کیفیت عملکرد کابل را در فرکانس‌های مختلف ارزیابی کنید.مقادیر بالای NEXT می‌تواند نشانه کیفیت پایین کابل، عایق‌بندی ضعیف یا اتصالات نادرست باشد. بنابراین، پارامتر NEXT یکی از معیارهای مهم در تست کابل‌های دیتا و شبکه محسوب می‌شود.

باکس هشتم

Rl

پارامترreturn loss بالاتر بررسی شد هرچه مقدار RL بالاتر باشد، به این معنی است که میزان بازتاب سیگنال کمتر است و کابل کیفیت بهتری دارد. معمولاً مقادیر RL بالاتر از 20 دسی‌بل نشان‌دهنده یک کابل با کیفیت خوب است .
