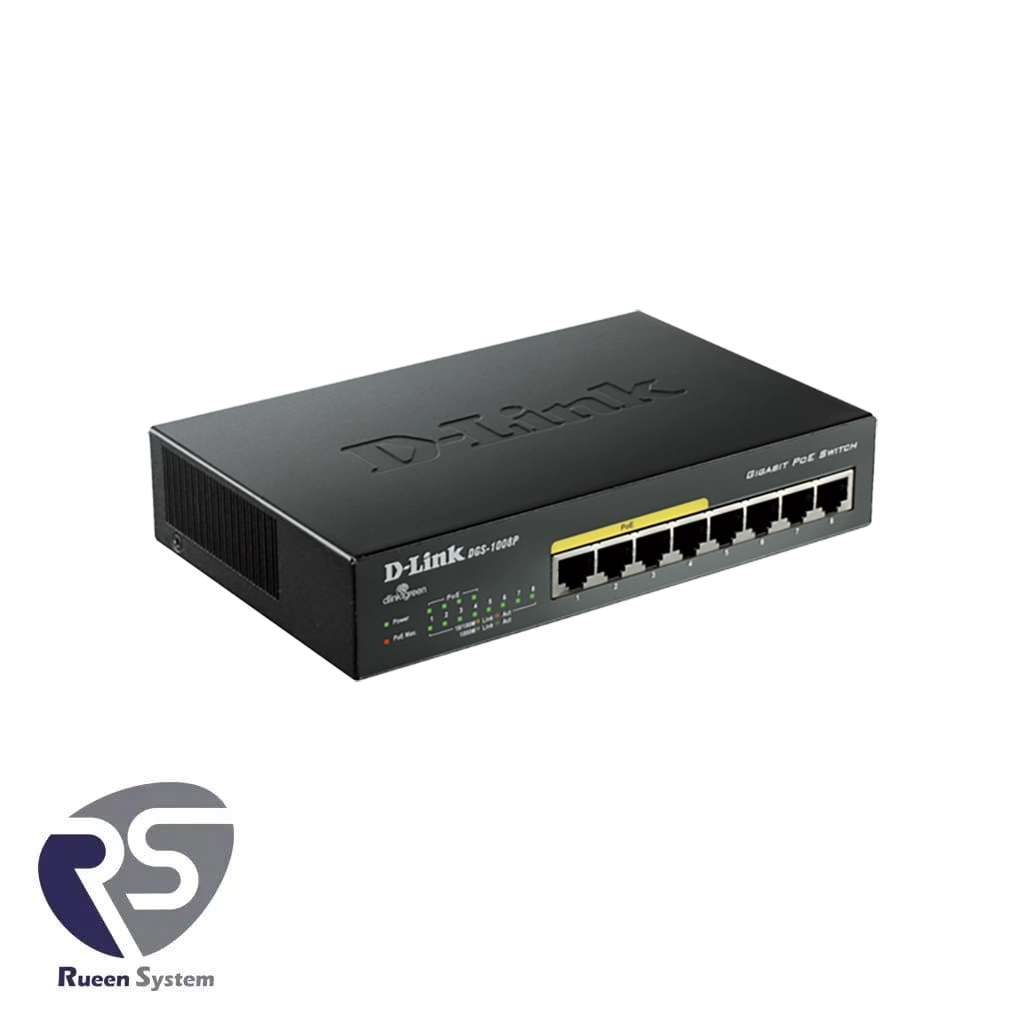

سوئیچ poe چیست؟

سوئیچ‌های PoE (Power over Ethernet) به گونه‌ای طراحی شده‌اند که می‌توانند هم داده‌ها و هم برق را از طریق یک کابل اترنت ارسال کنند. در ادامه این مقاله از رویین سیستم، نحوه کارکرد این سوئیچ‌ها به تفصیل توضیح داده می‌شود:

نحوه کارایی سوئیچ poe

1.تشخیص دستگاه‌های سازگار با PoE

وقتی یک دستگاه مانند دوربین IP، تلفن VoIP یا نقطه دسترسی بی‌سیم به یک پورت PoE متصل می‌شود، سوئیچ شبکه  PoE ابتدا بررسی می‌کند که آیا دستگاه متصل شده با PoE سازگار است یا خیر. این فرآیند از طریق ارسال یک سیگنال کوچک به دستگاه انجام می‌شود. دستگاه باید به این سیگنال پاسخ دهد تا تأیید کند که قابلیت دریافت برق از طریق PoE را دارد.

2. طبقه‌بندی دستگاه

پس از تشخیص سازگاری، سوئیچ PoE دستگاه را طبقه‌بندی می‌کند تا مقدار برق مورد نیاز آن را تعیین کند. دستگاه‌های PoE به دسته‌های مختلفی تقسیم می‌شوند که هر دسته مقدار خاصی از برق را نیاز دارد. این اطلاعات به سوئیچ کمک می‌کند تا برق مورد نیاز هر دستگاه را به طور دقیق تأمین کند.

3. ارسال برق

پس از تشخیص و طبقه‌بندی، سوئیچ PoE برق را از طریق کابل اترنت به دستگاه ارسال می‌کند. این برق معمولاً ولتاژی بین ۴۴ تا ۵۷ ولت دارد و توان آن بر اساس استاندارد PoE می‌تواند بین ۱۵.۴ وات (PoE)، ۳۰ وات (PoE+)، یا بیشتر (PoE++) باشد.

4. نظارت و حفاظت

سوئیچ‌های PoE به طور مداوم جریان برق را نظارت می‌کنند تا از ایمنی و کارایی سیستم اطمینان حاصل کنند. اگر مشکلی مانند اتصال کوتاه، اضافه‌بار یا خرابی دستگاه تشخیص داده شود، سوئیچ PoE به طور خودکار جریان برق را قطع می‌کند تا از آسیب به دستگاه‌ها و سوئیچ جلوگیری کند.

استانداردهای PoE

سوئیچ‌های PoE از استانداردهای مختلفی پیروی می‌کنند که مشخص می‌کند چگونه برق از طریق کابل اترنت منتقل شود. سه استاندارد اصلی عبارتند از:

– IEEE 802.3af (PoE) این استاندارد اولین استاندارد PoE بود که امکان ارسال تا ۱۵.۴ وات برق به هر پورت را فراهم می‌کرد.

– IEEE 802.3at (PoE+)استاندارد بعدی توانست تا ۳۰ وات برق را به هر پورت ارسال کند، که برای دستگاه‌های با مصرف برق بالاتر مناسب است.

– IEEE 802.3bt (PoE++)این استاندارد جدیدتر امکان ارسال تا ۶۰ وات (نوع ۳) و ۱۰۰ وات (نوع ۴) برق به هر پورت را فراهم می‌کند.

نحوه انتقال برق در کابل اترنت

کابل‌های اترنت معمولاً از ۸ رشته سیم تشکیل شده‌اند که به صورت چهار جفت به هم تابیده شده‌اند. در استانداردهای مختلف PoE، روش‌های متفاوتی برای استفاده از این سیم‌ها وجود دارد:

+PoE و PoEاین استانداردها از دو جفت سیم برای انتقال داده‌ها و دو جفت سیم دیگر برای انتقال برق استفاده می‌کنند. در بعضی حالات، از همان جفت‌هایی که داده‌ها را انتقال می‌دهند برای برق نیز استفاده می‌شود (حالت A)، یا از جفت‌های سیم دیگر (حالت B).

– PoE++: این استاندارد از هر چهار جفت سیم برای انتقال برق و داده‌ها استفاده می‌کند، که باعث افزایش توان قابل انتقال از طریق کابل می‌شود.

مثال کاربردی

فرض کنید یک دوربین نظارتی IP باید در یک مکان دورافتاده نصب شود که دسترسی به پریز برق وجود ندارد. با استفاده از یک سوئیچ PoE، شما می‌توانید به راحتی کابل اترنت را از سوئیچ به دوربین بکشید. سوئیچ PoE برق مورد نیاز دوربین را از طریق همان کابل اترنت تأمین می‌کند و داده‌های ویدئویی را نیز از دوربین به شبکه منتقل می‌کند. به این ترتیب، نیازی به کابل‌کشی جداگانه برای برق نخواهید داشت و نصب و مدیریت سیستم ساده‌تر و کم‌هزینه‌تر خواهد بود. برای خرید سوئیچ شبکه کور کی دی تی کلیک کنید.

سوئیچ‌های PoE (Power over Ethernet) با ارائه قابلیت انتقال برق و داده‌ها از طریق یک کابل اترنت، کاربردهای گسترده‌ای در زمینه‌های مختلف پیدا کرده‌اند. در زیر به برخی از مهم‌ترین کاربردهای این سوئیچ‌ها اشاره می‌شود:

1. دوربین‌های نظارتی (IP Cameras)

سوئیچ‌های PoE به دلیل توانایی انتقال برق و داده‌ها از طریق یک کابل، برای نصب دوربین‌های نظارتی در مکان‌های مختلف بسیار مناسب هستند. این ویژگی به خصوص در مواردی که دسترسی به پریز برق دشوار است، اهمیت بیشتری پیدا می‌کند. به این ترتیب، دوربین‌ها می‌توانند در مکان‌های دورافتاده یا در ارتفاع نصب شوند بدون نیاز به کابل‌کشی جداگانه برای برق.

2. 2. نقاط دسترسی بی‌سیم (Wireless Access Points)

نقاط دسترسی بی‌سیم (APها) به برق نیاز دارند تا بتوانند سیگنال‌های بی‌سیم را منتشر کنند. با استفاده از سوئیچ‌های PoE، این دستگاه‌ها می‌توانند به راحتی در هر مکانی نصب شوند، از جمله سقف‌ها یا دیوارها، بدون نیاز به کابل‌کشی برق جداگانه.

3. تلفن‌های IP (IP Phones)

تلفن‌های IP که برای انتقال صدا از طریق شبکه‌های IP استفاده می‌شوند، یکی دیگر از کاربردهای رایج سوئیچ‌های PoE هستند. این سوئیچ‌ها امکان ارسال برق به تلفن‌ها را از طریق کابل اترنت فراهم می‌کنند، که نصب و مدیریت این تلفن‌ها را بسیار ساده‌تر و اقتصادی‌تر می‌کند.

4. سیستم‌های روشنایی هوشمند (Smart Lighting Systems)

سیستم‌های روشنایی هوشمند که قابلیت کنترل و مدیریت از راه دور دارند، می‌توانند از سوئیچ‌های PoE بهره‌برداری کنند. این سیستم‌ها با استفاده از یک کابل اترنت هم برق و هم داده‌ها را دریافت می‌کنند، که باعث کاهش پیچیدگی نصب و افزایش انعطاف‌پذیری در مدیریت روشنایی می‌شود.

5. سیستم‌های امنیتی و کنترل دسترسی (Security and Access Control Systems)

سوئیچ‌های شبکه PoE می‌توانند برق و داده‌ها را به دستگاه‌های امنیتی مانند دستگاه‌های کنترل دسترسی، سنسورها، و دتکتورهای حرکتی ارسال کنند. این ویژگی نصب و مدیریت این سیستم‌ها را ساده‌تر می‌کند و از نیاز به منابع برق جداگانه جلوگیری می‌کند.

6. سیستم‌های مدیریت ساختمان (Building Management Systems)

در ساختمان‌های هوشمند، سیستم‌های مدیریت ساختمان که شامل دستگاه‌های مختلفی برای کنترل تهویه، گرمایش، تهویه مطبوع، و سایر سیستم‌ها هستند، می‌توانند از سوئیچ‌های PoE بهره‌برداری کنند. این سیستم‌ها با استفاده از PoE، می‌توانند برق و داده‌ها را از طریق یک شبکه اترنت مرکزی دریافت کنند.

7. سیستم‌های کنفرانس و صوتی (Conference and Audio Systems)

سوئیچ‌های PoE برای نصب و راه‌اندازی سیستم‌های کنفرانس و صوتی نیز کاربرد دارند. میکروفون‌ها، بلندگوها، و تجهیزات دیگر می‌توانند برق و داده‌ها را از طریق یک کابل اترنت دریافت کنند، که نصب و مدیریت این سیستم‌ها را ساده‌تر می‌کند.

8. پروژه‌های اینترنت اشیا (IoT)

در پروژه‌های اینترنت اشیا، تعداد زیادی از دستگاه‌های کوچک و حسگرها به شبکه متصل می‌شوند. استفاده از سوئیچ‌های PoE به این دستگاه‌ها امکان می‌دهد که بدون نیاز به منابع برق جداگانه، به شبکه متصل شده و داده‌ها را ارسال و دریافت کنند.

نتیجه‌گیری

سوئیچ‌های PoE با ارائه قابلیت انتقال همزمان برق و داده‌ها از طریق یک کابل اترنت، کاربردهای گسترده‌ای در صنایع مختلف پیدا کرده‌اند. این ویژگی باعث کاهش هزینه‌ها، ساده‌سازی نصب و مدیریت، و افزایش انعطاف‌پذیری در طراحی و بهره‌برداری از سیستم‌های مختلف می‌شود. با پیشرفت‌های مداوم در تکنولوژی PoE، انتظار می‌رود که کاربردهای آن در آینده نیز گسترش یابد و نقش مهمی در زیرساخت‌های شبکه‌های مدرن ایفا کند.
