تست فلوک و هدروم کابل شبکه چیست؟

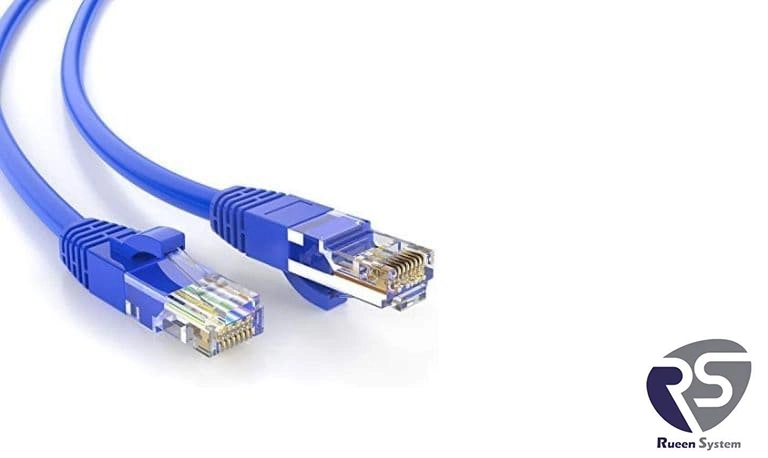

فلوک (Fluke) در واقع یک شرکت تولید کننده تجهیزات اندازه‌گیری و تست الکترونیکی است، به ویژه در زمینه‌های شبکه و ارتباطات. کابل تست فلوک یکی از محصولات این شرکت است که برای تست و اندازه‌گیری کابل‌های شبکه Ethernet و دیگر کابل‌های ارتباطی استفاده می‌شود.

این کابل‌ها معمولاً دو طرفه هستند و قابلیت ارتباط با دستگاه‌های تست و اندازه‌گیری دیگر را دارند. آنها به طور خاص برای تست صحت اتصالات کابل، تشخیص مشکلات سیم‌ها، و اندازه‌گیری خصوصیات فنی مانند رزیستانس و خازن استفاده می‌شوند.

کابل‌های تست فلوک عموماً با استانداردهای صنعتی مطابقت دارند و به طور گسترده در شبکه‌های کامپیوتری، اینترنت، تلفن، و دیگر زیرساخت‌های ارتباطی استفاده می‌شوند. این ابزارها از اهمیت بالایی برخوردارند زیرا کابل‌های نامناسب می‌توانند به اختلال در انتقال داده‌ها و کاهش عملکرد شبکه منجر شوند.

تست فلوک و هدروم کابل شبکه چیست؟



تست فلوک (Fluke Test) و هد روم کابل (Head Room Cable) دو روش مهم برای بررسی کیفیت و عملکرد کابل‌های مخابراتی هستند. در ادامه به تشریح هر یک از این روش‌ها می‌پردازیم:

1. تست فلوک (Fluke Test)

این تست برای ارزیابی عملکرد کابل‌های مسی بکار می‌رود. در این روش، یک سیگنال الکتریکی با فرکانس‌های مختلف از یک انتهای کابل ارسال می‌شود و در انتهای دیگر کابل میزان اتلاف سیگنال اندازه‌گیری می‌شود. این اتلاف سیگنال ناشی از مقاومت، خازن‌های موازی، القاگرهای سری و سایر اختلالات در کابل است. نتایج تست فلوک نشان می‌دهد که آیا کابل برای انتقال داده‌ها در فرکانس‌های مختلف مناسب است یا خیر.

انواع تست فلوک

تست فلوک چنل (Channel Fluke Test)

یک روش جامع برای ارزیابی عملکرد یک کانال کامل ارتباطی است که شامل کابل‌ها، تجهیزات فعال و غیرفعال و اتصالات می‌شود. در این تست، کل مسیر انتقال داده از نقطه شروع تا نقطه پایان مورد ارزیابی قرار می‌گیرد.

مراحل انجام تست فلوک چنل عبارتند از:

1. تعریف چنل

ابتدا کانال ارتباطی مورد نظر که شامل کابل‌ها، روتر‌ها، سوئیچ‌ها، نقاط اتصال و دیگر تجهیزات است، تعریف می‌شود.

2. اتصال تست کننده

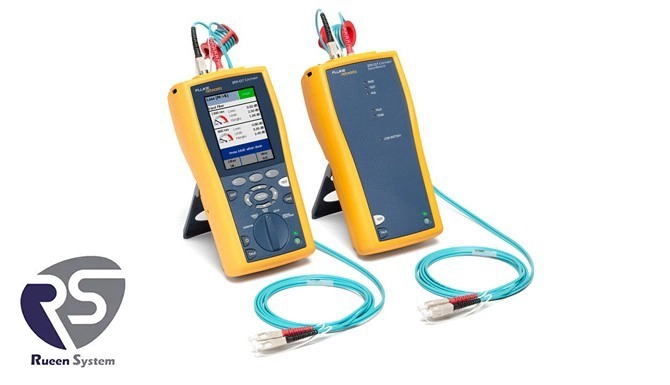

یک دستگاه تست کننده فلوک به دو انتهای چنل متصل می‌شود. این دستگاه قادر به ارسال و دریافت سیگنال‌های الکتریکی در فرکانس‌های مختلف است.

3. آزمایش سیگنال

دستگاه تست سیگنال‌های الکتریکی را با فرکانس‌های گوناگون از یک انتهای چنل ارسال می‌کند.

4. اندازه‌گیری میزان تضعیف

در انتهای دیگر چنل، میزان تضعیف سیگنال‌های دریافتی در هر فرکانس اندازه‌گیری می‌شود.

5. آنالیز نتایج

نتایج حاصل شامل میزان تضعیف، نویز، اغتشاشات و دیگر پارامترهای کیفی در فرکانس‌های مختلف آنالیز می‌شوند.

با توجه به تحلیل نتایج تست فلوک چنل می‌توان مشکلات احتمالی در کابل‌ها، تجهیزات و اتصالات را شناسایی کرد. همچنین می‌توان عملکرد کلی چنل را برای انتقال داده‌ها با نرخ‌های مختلف ارزیابی نمود.

این تست بسیار مهم است زیرا بر خلاف تست کابل‌های جداگانه، کل مسیر را در شرایط واقعی مورد ارزیابی قرار می‌دهد.

تست فلوک پرمننت (Permanent Link Fluke Test)

یک روش آزمایش کابل‌های مسی است که برای ارزیابی اتصالات دائمی در یک کانال ارتباطی استفاده می‌شود. در این تست، قسمت‌های ثابت و غیرقابل تغییر یک مسیر کابل‌کشی بررسی می‌شوند.

اجزای یک لینک دائمی عبارتند از:

1. کابل رانر افقی (Horizontal Cable Run)
2. کابل رانر عمودی (Backbone Cable Run)
3. اتصالات دائمی مانند سوکت‌های دیواری و پچ پنل‌ها

تست فلوک پرمننت لینک شامل مراحل زیر است:

1. تعریف محدوده آزمایش

ابتدا اجزای مورد آزمایش که شامل کابل‌های رانر افقی و عمودی و اتصالات دائمی هستند، مشخص می‌شوند.

2. اتصال تست کننده

دستگاه تست کننده فلوک به دو انتهای لینک دائمی متصل می‌شود.

3. ارسال سیگنال‌های تست

دستگاه سیگنال‌های الکتریکی با فرکانس‌های مختلف را از یک انتهای لینک ارسال می‌کند.

4. اندازه‌گیری عملکرد

در انتهای دیگر، عملکرد لینک با اندازه‌گیری پارامترهایی مانند تضعیف سیگنال، زمان پرش، مقاومت لوپ و غیره ارزیابی می‌شود.

5. تجزیه و تحلیل نتایج

نتایج تست برای تعیین عملکرد لینک دائمی در برابر استانداردهای صنعتی مانند TIA/EIA-568 تجزیه و تحلیل می‌شوند.

تست فلوک پرمننت لینک اهمیت زیادی دارد زیرا کابل‌کشی ثابت سیستم‌های ارتباطی معمولاً برای مدت طولانی تغییر نمی‌کنند. این تست اطمینان می‌دهد که زیرساخت کابل‌کشی در زمان نصب مشکلی ندارد و می‌تواند داده‌ها را با سرعت و کیفیت مورد انتظار منتقل کند.

2. تست هد روم کابل (Head Room Cable Test)

این تست برای کابل‌های فیبر نوری استفاده می‌شود. در این روش، سیگنال‌های نوری با قدرت‌های مختلف از یک انتهای کابل ارسال می‌شوند. در انتهای دیگر میزان قدرت سیگنال دریافتی اندازه‌گیری و با قدرت ارسالی مقایسه می‌شود. هدروم کابل میزان اختلاف بین قدرت سیگنال دریافتی و قدرت بیشینه‌ای است که کابل می‌تواند منتقل کند. هر چه این اختلاف کمتر باشد، کابل عملکرد بهتری خواهد داشت.

در تست فلوک کابل‌ها، مقادیر مختلفی اندازه‌گیری می‌شوند که نشان‌دهنده کیفیت و عملکرد کابل هستند. برای اینکه یک کابل از کیفیت مناسب برخوردار باشد، این مقادیر باید در محدوده‌های تعیین شده توسط استانداردهای صنعتی قرار بگیرند. استانداردهای متداول برای کابل‌های مسی عبارتند از:

1. استاندارد TIA/EIA-568 برای کابل‌های رانر افقی (Horizontal Cable)
2. استاندارد ISO/IEC 11801 برای کابل‌های رانر عمودی (Backbone Cable)

مهم‌ترین پارامترهایی که در تست فلوک بررسی می‌شوند عبارتند از:

1. تضعیف سیگنال (Attenuation): این مقدار باید کمتر از حد مجاز تعیین شده در استاندارد باشد. برای مثال، در استاندارد TIA/EIA-568 برای کابل category 6 در فرکانس 100 مگاهرتز، تضعیف باید کمتر از 21.3 دسی‌بل باشد.
2. زمان پرش (Return Loss): نشان‌دهنده میزان بازتاب سیگنال در کابل است و باید بالاتر از حد مجاز استاندارد باشد. مثلا در همان استاندارد، برای کابل کategory 6 در 100 مگاهرتز، زمان پرش باید بیشتر از 17.3 دسی‌بل باشد.
3. اختلاف زمان رسیدن پالس‌ها (Delay Skew): این مقدار باید کمتر از حداکثر مقدار مجاز در استاندارد باشد.
4. میزان عدم تقارن (NEXT و PSNEXT): که باید کمتر از مقادیر ذکر شده در استاندارد باشد.

اگر نتایج تست فلوک در محدوده مقادیر مجاز استانداردها قرار بگیرند، آن کابل از کیفیت لازم برای انتقال داده با سرعت مورد نظر برخوردار است. در غیر این صورت، باید کابل را تعمیر یا تعویض کرد.

در آخر

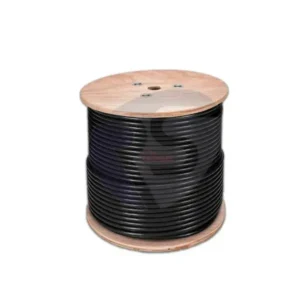

این تست‌ها برای اطمینان از کیفیت و عملکرد مناسب کابل‌ها در شبکه‌های مخابراتی و انتقال داده ضروری هستند. نتایج این تست‌ها به مهندسان کمک می‌کند تا مشکلات احتمالی در کابل‌ها را شناسایی و برطرف کند.رویین سیستم از پیشگامان صنعت کابل‌های مخابراتی در ایران است که همواره بر تولید محصولات با کیفیت بالا و مطابق با آخرین استانداردهای جهانی تأکید داشته است. یکی از مزیت‌های برجسته کابل‌های ما، گذراندن موفقیت‌آمیز تست‌های سخت‌گیرانه فلوک و هد روم است.

کابل‌های رویین سیستم موفق به کسب رتبه بالای 6 در این تست شده‌اند که نشان از کیفیت بسیار عالی آن‌ها در انتقال داده با سرعت‌های بالا دارد.کسب رتبه‌های برتر در تست‌های فلوک و هد روم، گواه کیفیت فوق‌العاده کابل‌های رویین سیستم و توانایی آن‌ها در انتقال داده‌ها با حداکثر سرعت و حداقل اتلاف سیگنال است. این امتیاز ارزشمند، نشان از تعهد شرکت رویین سیستم به استانداردهای جهانی و ارائه بهترین محصولات به مشتریان خود دارد.
